Snadnější osazování SMD součástek

IMG_8863_webNa serveru tindie se objevila sada přípravků, která usnadňuje ruční osazování SMD komponent na desku plošných spojů. Princip těch přípravků se mi velmi líbí – považuji to za velmi dobrý nápad, usnadňující ruční osazování a protože moje přítelkyně pracuje jako elektromechanička, tak by jí určitě přišel celkem vhod. Po podrobnějším prohlédnutí fotografií jsem přišel na to, že celý přípravek je vyrobený na 3D tiskárně a vzhledem k celkové ceně s poštovným mi přišlo levnější si vytisknout vlastní verzi…

Vzal jsem tedy specifikace reel pásek s jednotlivými komponenty a v tinkercadu nakreslil velmi jednoduchou konstrukci:

Tato verze je určena pro šířku pásků 8mm a má zvětšenou hloubku tak, aby se dala použít i pro kondenzátory, které jsou vyšší. Použití přípravků je krásně vidět na následujícím videu:

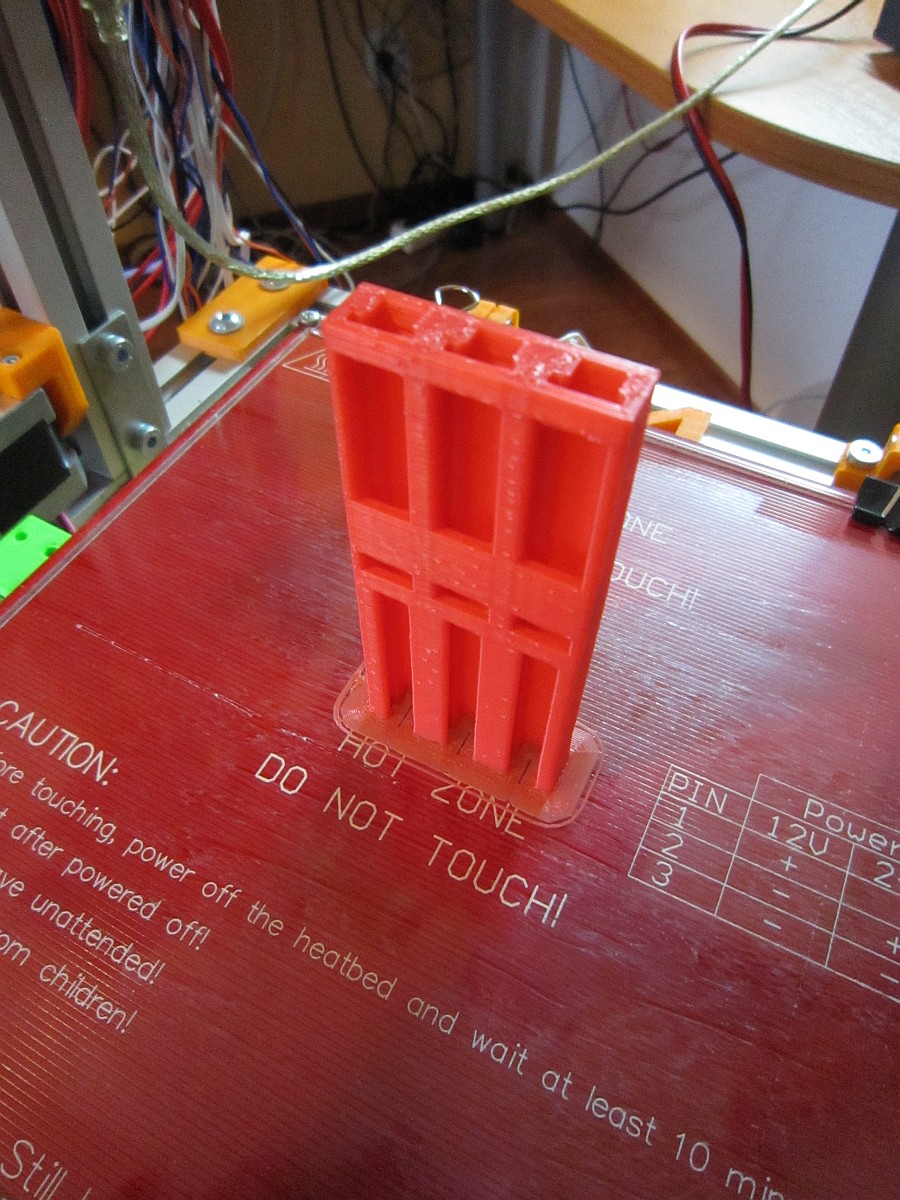

Následující tisk trval 2:15minut, spotřeboval 20 gramů plastu a dopadl takto:

IMG_8860_web IMG_8862_web

Použitý materiál je ABS, tisk byl za pomoci brimu 6mm (možná ale nebude nutný – celkem mi pak trvalo, než jsem výtisk začistil). Pásky dovnitř pasují přesně – model je určený pro Slic3r, takže vnitřní rozměry jsou odpovídajícím způsobem zvětšeny…

Hotový STL soubor modelu je ke stažení na konci článku…

Smt 8mm Tray Reel Holder (14.4 KiB, 414 downloads)
