3dpBurner – díl III. – Pomocné díly a praktické použití

IMG_9612_webV předchozích dvou dílech miniseriálu o laserové CNC gravírce 3dpBurner jsem psal o stavbě stroje a popisoval první pokusy s výkonným laserem. V tomto dílu se chci zaměřit na doplňky, které jsem vyrobil, alespoň rámcově popsat nastavení a v krátkosti zmínit software, který pro ovládání používám. Předem chci upozornit na to, že oblast CNC gravírování není tak moc amatérsky zmapovaná a zvládnutá, jako je oblast 3D tisku. Stavba vlastního stroje není obtížná – je mnohem snadnější, než stavba 3D tiskárny, rozchození firmware a jeho nastavení je rovněž snadné. Problémy ale začnou v okamžiku hledání přívětivého řídícího software.

Jak už jsem psal – mám k laserům zdravý respekt a proto jsem se rozhodl, že stroj doplním o malý ovládací pult, kterým půjde ovládat jak síťové napájení, tak zvlášť napájení laseru. Dalším doplňkem pak je upevnění síťového napájecího konektoru a držák elektroniky s Arduinem.

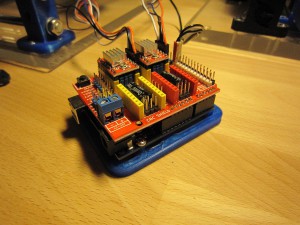

IMG_9596_webIMG_9602_web

Po montáži všech komponent vypadá hlavní ovládací pultík a držák síťového konektoru takto:

IMG_9599_web

Napájecí zdroj jsem přišrouboval na základovou desku, držák síťového konektoru a držák elektroniky jsem k základně přilepil vteřinovým lepidlem (po zabroušení styčných ploch výtisku jemným smirkovým papírem).

IMG_9603_web

Ovládací pultík pak je zaklesnutý na vodících šroubovicích a dotažen z vnější strany maticemi s podložkou.

IMG_9613_crop

Po základním odzkoušení funkčnosti přišla na řadu kalibrace kroků krokových motorů. Při kalibraci jsem vyšel z parametrů, doporučených na blogu projektu a pouze je upravil na můj hardware. Výsledné nastavení vypadá takto:

grblsetup

Jako první prakticky použitelný projekt jsem se rozhodl vyrobit pro moje blízké visačky se jmény na vánoční dárky. Poučen nevhodností měkkých materiálů jsem objednal leteckou překližku tloušťky 0.8mm – předpokládal jsem, že se laser dokáže prokousat takto tenkým dřevem a já nebudu mít moc práce s vylamováním a finálními úpravami visaček. Jako návrhový software jsem po delším studování internetu zvolil Inkscape, doplněný o zásuvný modul, který umožňuje export křivek do G-kódu. Je třeba laborovat, protože zásuvných modulů je více verzí. Mně osobně se nejlépe osvědčil modul, který je uvnitř označený Laserengraver v 0.01 stažený odněkud z Ruského fóra o CNC.

Po návrhu visaček a nastudování například toho, že vložené texty je třeba nejdříve vykřivkovat, jinak se ve výsledném kódu neprojeví, jsem mohl začít dělat pokusy s použitou rychlostí pohybu a výkonem laseru. Nalezení vhodné kombinace je velmi důležité pro dosažení hezkého výsledku.

IMG_9610_web

Snaha o vyříznutí okraje však i při laseru, běžícím na plný výkon a rychlosti posuvu 30mm/min však byla neúspěšná – nakonec bylo třeba vylámat visačky ručně a všechny vnější okraje dobrousit na brusce.

IMG_9615_web

Kus plexiskla, který je vidět na fotografii slouží jako zátěž – překližka se při řezání laserem mírně kroutí, takže je nutné ji něčím zatížit pro rovnoměrný řez.

Z fotek je patrné, že font je vykreslen pouze obrysově – bohužel toto je jeden z problémů, který se mi zatím nepodařil vyřešit. Našel jsem sice řešení, které mi přišlo nejlepší (modifikovaný Octoprint), přeložil ho pod Windows, ale narazil jsem na problém s tím, že nebyl schopen detekovat připojený sériový port s Arduinem.

Na závěr bych chtěl znovu upozornit na nebezpečí laseru. Dvakrát se mi stalo, že se Arduino zaseklo (dlouhý USB kabel) a já si nevšiml, že laser svítí plným výkonem a přitom se nepohybuje. Na obrázku níž je vidět výsledek

IMG_9619_web

Laser se propálil překližkou, plexisklem a vypálil ještě černé kolečko na dubovou stolní desku…

STL soubory doplňků zde nejsou uvěřejněny záměrně – při instalaci se jedná o práci se síťovým napětím a hrozí nebezpečí úrazu, takže pokud je někdo chce, tak ať požádá a já mu je pošlu, ale tou žádostí potvrzuje, že si je vědom všech rizik a byl na ně upozorněný.
