VoCore – Linux na palci (čtverečním)

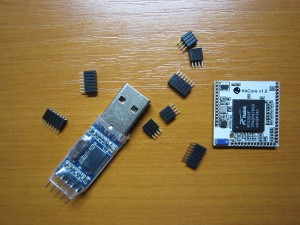

IMG_8813_webNa serveru indiegogo se někdy o prázdninách objevila možnost získat linuxový strojek velikosti čtverečního palce, přímo vybavený WiFi rozhraním a anténou. Připadalo mi to jako skvělý nápad a tak jsem nezaváhal a projekt podpořil. Autor projektu podrobně sdílel informace o průběhu a všech peripetiích, které musel během vývoje řešit a ve čtvrtek jsem si byl na poště vyzvednout doporučený balíček z Číny. Balíček obsahoval desku VoCore, pár hřebínků a jako bonus převodník USB – sériový port založený na čipu Prolific (takže se nemusím obávat následků #FTDIGate). Hřebínků v balení není tolik, kolik je vývodů na plošném spoji. Důvod pro to neznám – snad autor nepočítal s plným využitím všech pinů…

IMG_8814_web IMG_8815_web

Po vybalení jsem si uvědomil jeden z mých omylů – tak nějak jsem automaticky počítal s roztečí vývodů na běžných 2.54mm a – i když jsem měl k dispozici již během vývoje pinout:

vocorePinout

tak mi vůbec nedošlo, že tahle rozteč by se nikdy do velikosti čtverečního palce nevešla. Skutečná rozteč vývodů je 1.27mm a já jsem opravdu měl podpořit verzi s Dockem…

Protože jsem byl ale hrozně zvědavý alespoň na počáteční otestování, tak jsem modul “připíchl” na nepájivé pole a připojil k laboratornímu zdroji.

IMG_8817_web

Deska odebírala proud ze zdroje v rozmezí 150-330mA při napětí 5.18V. Po cca 30-50-ti sekundách se v okolních sítích objevilo nové SSID:

VoWifi

Bohužel se mi ale nepodařilo k modulu přes Wifi zatím připojit, ale to přičítám síťové konfiguraci u mě doma – další pokusy budou probíhat přes sériový port, ale to musím nějak vyřešit propojení s převodníkem…

Blog autora je možné navštívit zde.
